QymCAD

QymCAD - это специализированный инструмент для автоматизированного проектирования (CAD), предназначенный для разработки механических компонентов и сложных сборок. Программное обеспечение позволяет моделировать разнообразные изделия, такие как корпуса, кронштейны, механизмы или детали, которые подлежат изготовлению методами фрезеровки или 3D-печати. Система обеспечивает работу над полным циклом проектирования: от первоначального эскиза до финальной многокомпонентной сборки. Программа поддерживает параметрическое моделирование и расчет геометрии, что гарантирует точность и возможность последующей модификации разработанных деталей.

• Эскизный модуль: Позволяет создавать двухмерные чертежи с использованием линий, дуг, окружностей, эллипсов, сплайнов, многоугольников, пазов и текста. Расчет размеров является параметрическим (например, по формулам sin(a) или w/2), а геометрия построения может быть спроецирована на грани трехмерного тела.

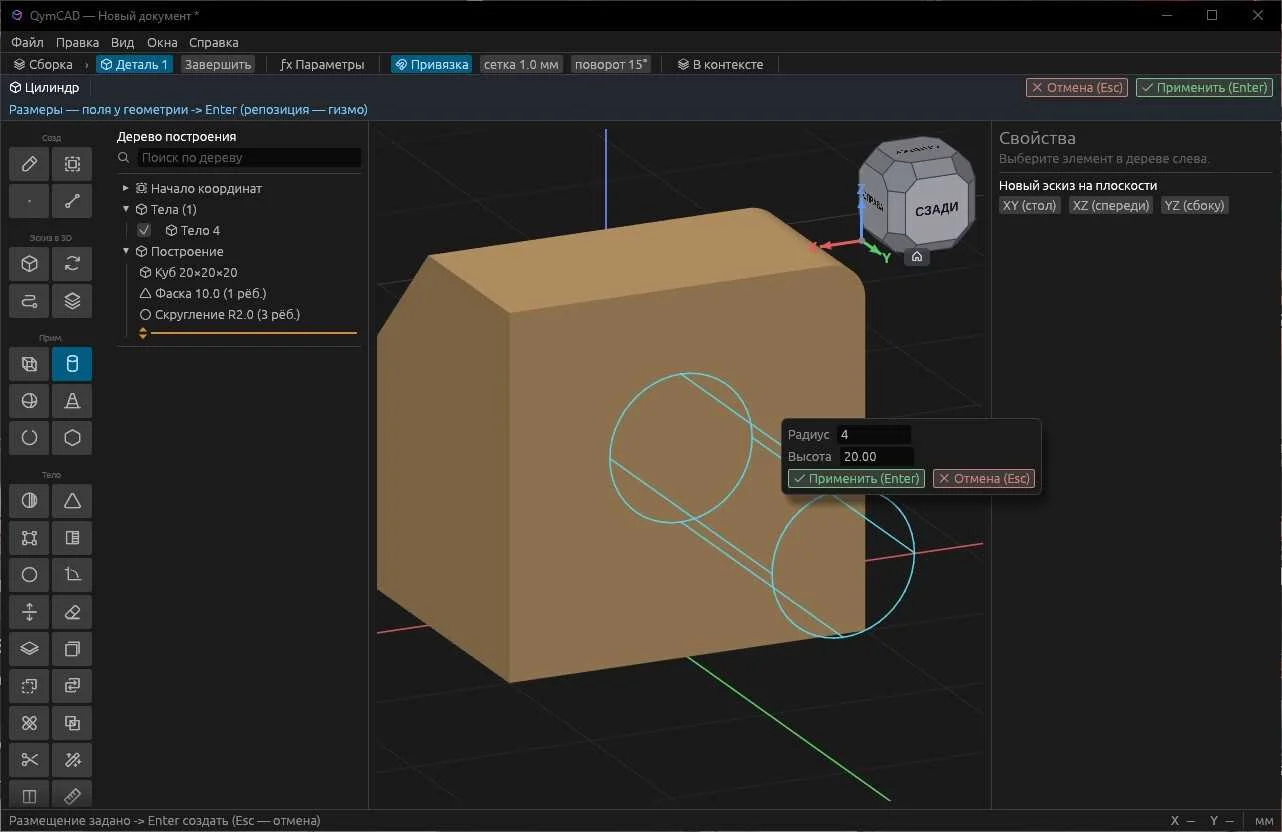

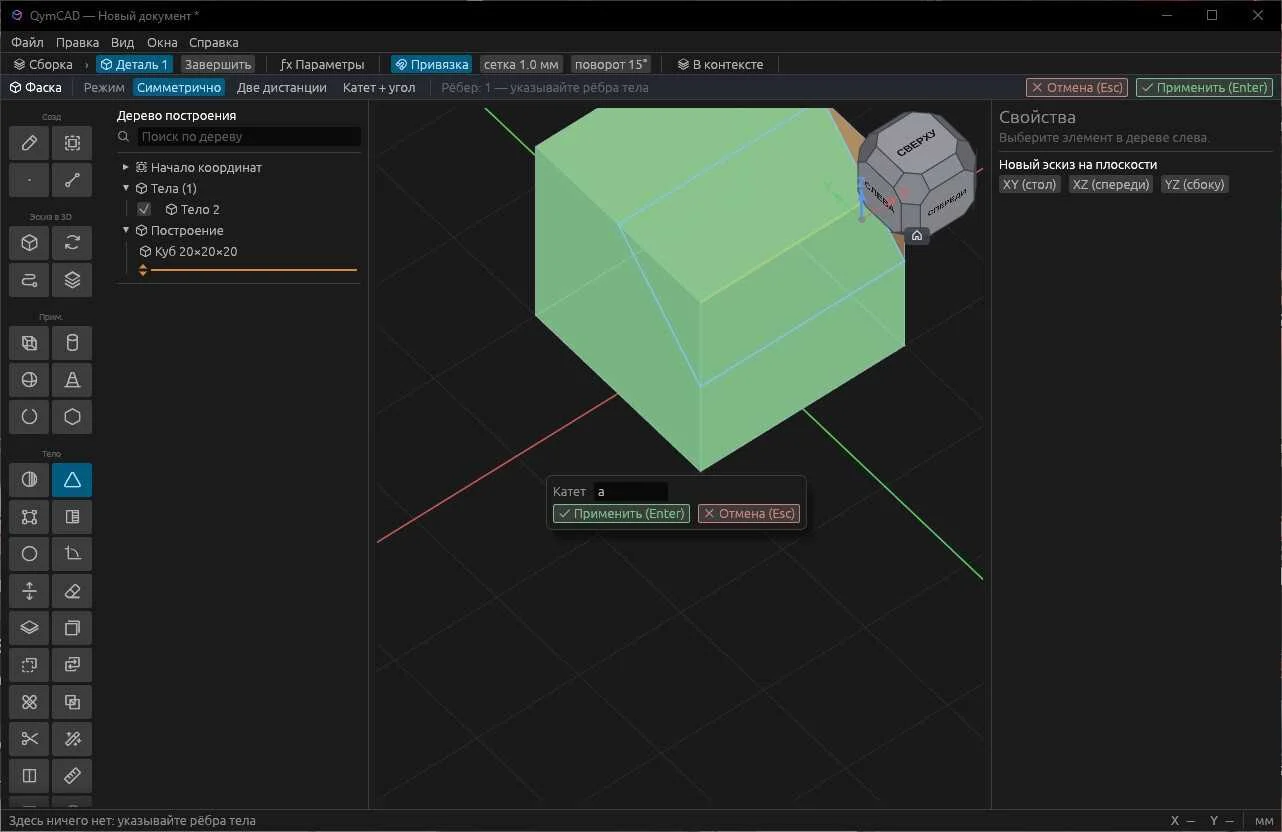

• Моделирование деталей: Предоставлен набор операций для создания объемов, включая выдавливание, вращение, вытягивание, лофт и скругление (с переменным радиусом). Доступны операции фаска, оболочка, наклон, а также сложные булевы преобразования. Также реализована возможность построения резьбы по реальному спиральному профилю.
• Сборки: Позволяет объединять детали и подсборки с использованием различных типов соединений (жесткие, вращательные, скользящие, шаровые и др.). Программа поддерживает ограничения движения, приводы и расчет степени свободы компонентов, а также механизм ассоциативной связи эскиза для автоматической перестройки зависимых деталей.
• Обмен данными: Обеспечивает импорт и экспорт в стандартных форматах STEP и STL. Кроме того, реализован обмен 2D-эскизами через форматы DXF и SVG. Возможность экспорта как всего проекта, так и выбранных отдельных компонентов сборки.

• Исправлены обнаруженные ошибки в работе программы.
• Улучшена производительность при выполнении сложных геометрических расчетов.
• Повышена стабильность работы приложения в условиях крупномасштабного моделирования.
