KiCad

KiCad представляет собой комплекс программных инструментов, предназначенный для проектирования печатных плат и электросхем. Программа включает в себя систему управления проектами, а также специализированные редакторы для создания принципиальных электрических схем и последующего размещения компонентов на физической плате. Пользователи могут работать с полным циклом разработки: от концептуального замысла схемы до генерации готовых файлов для производства печатной платы. Инструментарий поддерживает визуализацию в трехмерном пространстве, что позволяет оценить габариты собранного устройства до этапа прототипирования. Комплекс также предоставляет средства анализа и помощи при размещении элементов компонентов.

• Встроенная система управления проектами для организации всех этапов разработки.

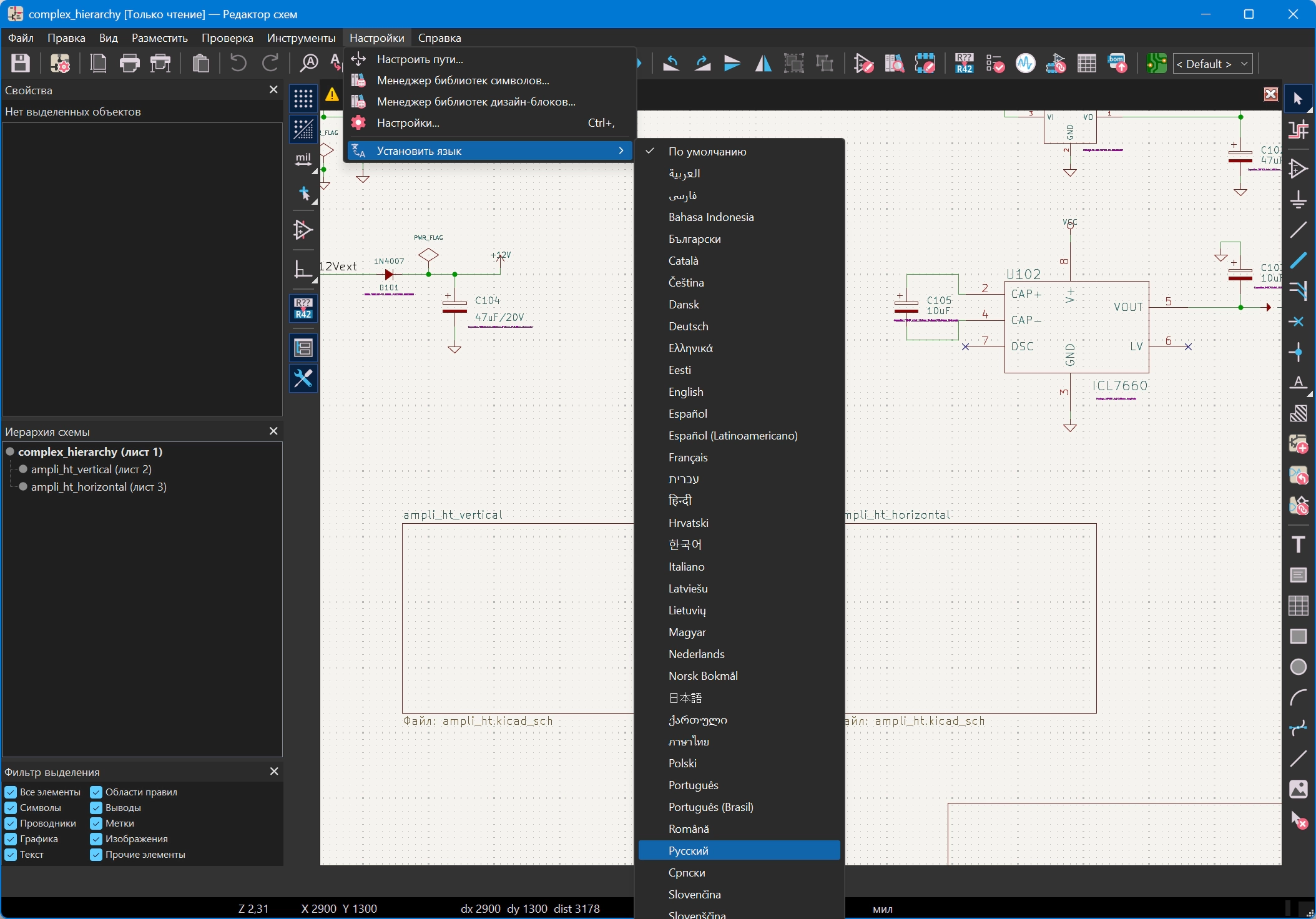

• Редактор электрических схем (eeschema) для создания принципиальных соединений и символов.

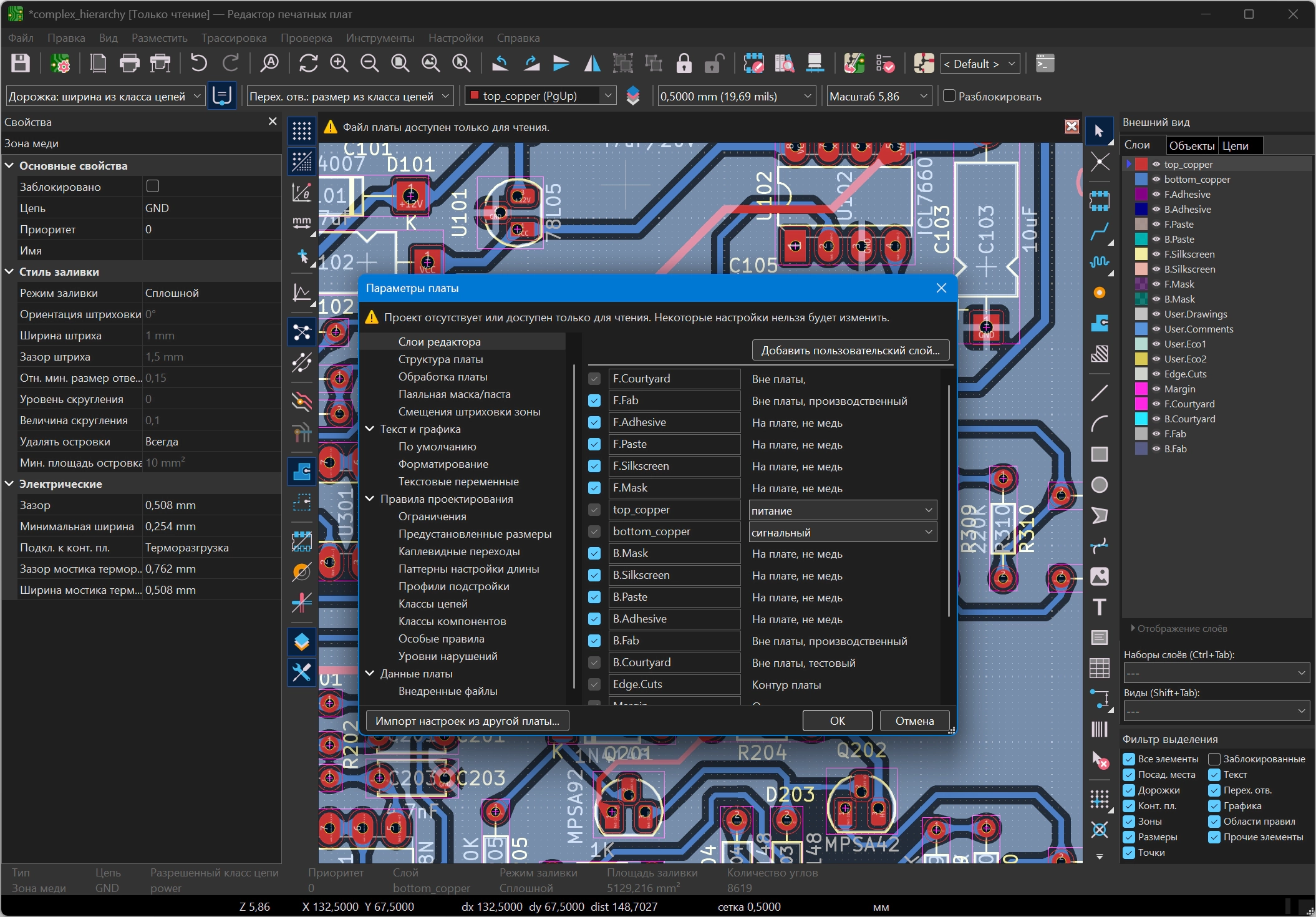

• Модуль для редактирования печатных плат (pcbnew), обеспечивающий физическое размещение компонентов.
• Функционал трехмерного просмотра готовых печатных плат, реализованный на основе OpenGL.
• Инструмент для работы с шаблонами посадочных мест и их модификации.
• Возможность визуализации файлов формата Gerber (gerbview) для проверки производственных данных.
• Компонент для определения оптимального расположения элементов на плате, исходя из принципиальной схемы (cvpcb).
• Предустановленный модуль для отображения журналов и отчетов о процессе работы программы.

• В текущей версии реализованы исправления обнаруженных ошибок и внесены незначительные улучшения по сравнению с предыдущими изданиями.
